安裝 Marker 的 iPT Wideride 12.0 binding
版主: norman
安裝 Marker 的 iPT Wideride 12.0 binding
接下來安裝 binding，隨 binding 附的有兩張圖解，一張是各部件名稱說明，文字都是一些安裝警告，譬如一定要送到雪具店裏去之類的，就不貼了 ...
最後由 lelo 於 週四 2月 26, 2009 12:12 pm 編輯，總共編輯了 1 次。
回覆: 安裝 Marker 的 iPT Wideride 12.0 binding
第二張是安裝圖解，不過沒有任何文字說明：
.gif "Face (330)")
回覆: 安裝 Marker 的 iPT Wideride 12.0 binding

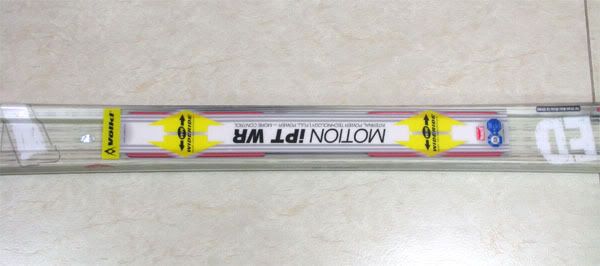

先拿雪板出來，滑軌上套著保麗龍保護，並有一張 marker 商標的塑膠片
板上還有一個塑膠孔洞，裏頭沒有螺紋，應該是鎖螺絲的位置
板上還有一個塑膠孔洞，裏頭沒有螺紋，應該是鎖螺絲的位置
回覆: 安裝 Marker 的 iPT Wideride 12.0 binding
接下來看圖說故事 ...
1 跟 2 圖應該是套進滑軌，然後往前推。
不過頭尾之間的間距太窄，應該先按圖 5 打開鐵蓋(鐵蓋有防止間距改變的功能)，把頭尾兩個部件拉開，才能卡進滑軌。
3 跟 4 圖應該是檢查有沒有確實卡進滑軌。
這兩張好像很可笑，不過我確實有一次，沒有把尾端部件卡進滑軌，所以要確實檢查一下。
圖 5 是把白色卡榫往前推，然後打開鐵蓋。
不過用手推那個卡榫很難推動，我是用一支尖嘴鉗來幫忙推的，下圖是打開後的情形，裏頭有一根螺絲，這螺絲要用 3 號的十字螺絲起子來鎖，比裝電腦用的大一號。
圖 6 直接就跳到鎖螺絲了，不過之前應該先對齊下面的螺孔，如下圖
圖 6 上的 Nm 是扭力單位，我手上沒這種扭力計，不過應該是鎖的夠緊，但又不能把下面的塑膠螺孔鎖到崩牙，我這一點還沒問題。
要注意的一點是，如果沒對齊螺孔，螺絲會不好鎖上去，所以如過覺得鎖不太上時，要再對齊一下螺孔。
1 跟 2 圖應該是套進滑軌，然後往前推。
不過頭尾之間的間距太窄，應該先按圖 5 打開鐵蓋(鐵蓋有防止間距改變的功能)，把頭尾兩個部件拉開，才能卡進滑軌。
3 跟 4 圖應該是檢查有沒有確實卡進滑軌。
這兩張好像很可笑，不過我確實有一次，沒有把尾端部件卡進滑軌，所以要確實檢查一下。
圖 5 是把白色卡榫往前推，然後打開鐵蓋。
不過用手推那個卡榫很難推動，我是用一支尖嘴鉗來幫忙推的，下圖是打開後的情形，裏頭有一根螺絲，這螺絲要用 3 號的十字螺絲起子來鎖，比裝電腦用的大一號。
圖 6 直接就跳到鎖螺絲了，不過之前應該先對齊下面的螺孔，如下圖
圖 6 上的 Nm 是扭力單位，我手上沒這種扭力計，不過應該是鎖的夠緊，但又不能把下面的塑膠螺孔鎖到崩牙，我這一點還沒問題。
要注意的一點是，如果沒對齊螺孔，螺絲會不好鎖上去，所以如過覺得鎖不太上時，要再對齊一下螺孔。
最後由 lelo 於 週四 2月 26, 2009 2:22 pm 編輯，總共編輯了 1 次。
回覆: 安裝 Marker 的 iPT Wideride 12.0 binding
圖 7、8、9、10 調雪靴大小。
把前後部件往兩旁拉，我的雪靴外殼大小是 318mm
然後蓋上鐵蓋，注意鐵蓋上有齒狀物，是要卡住下面的齒輪的，如果前後部件間的間距沒有很準的話，會卡不上去，所以蓋上鐵蓋時，可能要把前後兩個部件喬一下。
把前後部件往兩旁拉，我的雪靴外殼大小是 318mm
然後蓋上鐵蓋，注意鐵蓋上有齒狀物，是要卡住下面的齒輪的，如果前後部件間的間距沒有很準的話，會卡不上去，所以蓋上鐵蓋時，可能要把前後兩個部件喬一下。
最後由 lelo 於 週四 2月 26, 2009 2:38 pm 編輯，總共編輯了 1 次。
回覆: 安裝 Marker 的 iPT Wideride 12.0 binding

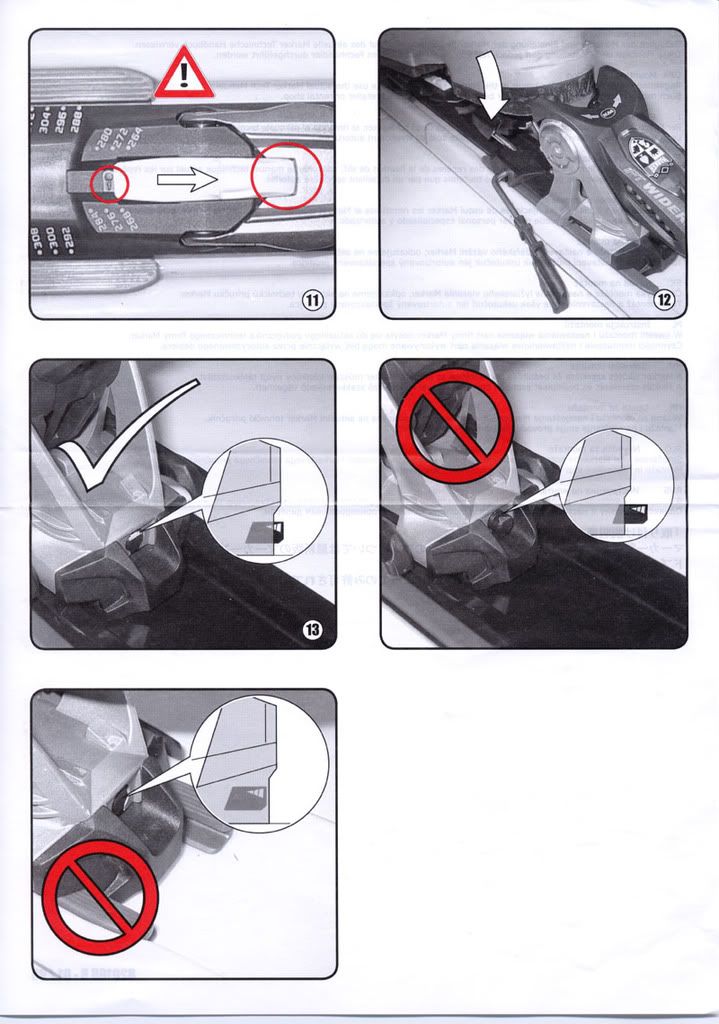

13 圖看不太懂，不知道是要把那圓柱敲進去，還是那個圓柱只是一個指標而已？
暫停一下，先來去問問 ...
暫停一下，先來去問問 ...
最後由 lelo 於 週四 2月 26, 2009 2:55 pm 編輯，總共編輯了 1 次。
回覆: 安裝 Marker 的 iPT Wideride 12.0 binding
AirforceOne 雪友提供鏈結：
http://www.epicski.com/forum/thread/79107/installing-marker-ipt-wideride-bindings-on-volkl-ac50-s-question
那個圓柱應該是個指標，雪靴卡進 binding 時，應該只能看到三角形的一部份，看到全部三角形或全沒看到都不對，要重新設定雪靴長度。
http://www.epicski.com/forum/thread/79107/installing-marker-ipt-wideride-bindings-on-volkl-ac50-s-question
那個圓柱應該是個指標，雪靴卡進 binding 時，應該只能看到三角形的一部份，看到全部三角形或全沒看到都不對，要重新設定雪靴長度。
回覆: 安裝 Marker 的 iPT Wideride 12.0 binding
昨天再把雪靴長度重設一下，發覺短一點、長一點，雪靴都卡的進去的！
只是長一點圓柱體突出就多，短一點圓柱體則幾乎看不到，根據那個鏈結講的，三角形看到的越少"forward pressure"越高，反之看到越多壓力就越小，可見雪靴長度設的越長，forward pressure 就越小 ...
至於 forward pressure 是什麼東東，我還要再研究一下 ....
只是長一點圓柱體突出就多，短一點圓柱體則幾乎看不到，根據那個鏈結講的，三角形看到的越少"forward pressure"越高，反之看到越多壓力就越小，可見雪靴長度設的越長，forward pressure 就越小 ...
至於 forward pressure 是什麼東東，我還要再研究一下 ....
回覆: 安裝 Marker 的 iPT Wideride 12.0 binding
接下來設定 DIN 值，這邊有找到 DIN 計算機 ...
http://www.dinsetting.com/
為安全起見，先設定為5，反正如果太鬆，再調緊就是了 ...
用一般2號、或3號的十字螺絲起子就可以調 ...
toe
heel
調 heel 的 DIN 值時，那個解脫板要扳起來調，否則很硬 ....
http://www.dinsetting.com/
為安全起見，先設定為5，反正如果太鬆，再調緊就是了 ...
用一般2號、或3號的十字螺絲起子就可以調 ...
toe
heel
調 heel 的 DIN 值時，那個解脫板要扳起來調，否則很硬 ....
最後由 lelo 於 週一 3月 02, 2009 12:25 pm 編輯，總共編輯了 1 次。
回覆: 安裝 Marker 的 iPT Wideride 12.0 binding
最後還是要警告一下，本安裝純供參考用，而且我平常就組裝過不少沒說明書的電腦，更喜歡自己搞 DIY，經驗可說甚為豐富，如果平常連電腦都裝不起來的話，建議還是帶去日本給師傅安裝 ....
